SECTIE ANTENNE MS-51 ROOD/GEEL US
SECTIE ANTENNE MS-51 ROOD/GEEL US
Antenne sectie MS-51 rood/geel US
WWII Signal Corps mastonderdeel

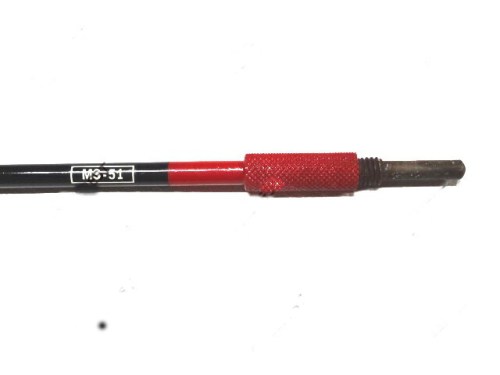

Originele US Signal Corps antenne sectie MS-51, herkenbaar aan de rode en gele kleurmarkeringen aan beide uiteinden. Deze telescopische mastsectie werd tijdens WWII gebruikt op militaire voertuigen uitgerust met FM-radiosets zoals de SCR-510, SCR-610 en SCR-608.
|
Materiaal Staal met koperen coating |
Lengte 1 meter (39,5 inch) |
|
Kleurcodering Rood/Geel (MS-51 identificatie) |
Toepassing FM-radio antenne systemen |
Kenmerken
- Originele US Signal Corps MS-51 specificatie
- Kleurgecodeerde uiteinden voor correcte montage-volgorde
- Diameter ca. 0,375 inch (9,5 mm)
- Compatibel met MC-423 klem (rood)
- Afwerking: mat zwart met gekleurde uiteinden
★ De kleurcodering rood/geel identificeert de MS-51 sectie en geeft de correcte positie in de antenne-opstelling aan. Essentieel onderdeel voor authentieke Signal Corps radio-installaties.
Toepassing
De MS-51 sectie werd gebruikt in FM-radio installaties op jeeps, halftracks en tanks. Bij VHF-sets (SCR-510, SCR-610, SCR-608) werden doorgaans MS-53, MS-52 en MS-51 gebruikt — soms alleen MS-53 en MS-51. Bij HF-sets werden alle vijf secties (MS-49 t/m MS-53) ingezet. De kleurcodering helpt bij correcte assemblage: blauw (MS-53), rood (MS-52/MS-51), geel (MS-51 top).
Montage-info
De MS-51 sectie schroeft met het rode uiteinde in de MS-52 sectie. Het gele uiteinde vormt vaak de top van de antenne bij kortere FM-installaties. Gebruik klem MC-423 (rood) om de verbinding tussen MS-52 en MS-51 te borgen tegen lostrillen tijdens rijden. De secties werden in aantennebase MP-48 of MP-48-A gemonteerd.
Compatibiliteit
De MS-51 sectie past NIET direct in de MP-48 antennebase — hiervoor is MS-53 of MS-54 nodig als eerste sectie. MS-51 wordt gebruikt als tweede of derde sectie in de stapeling. Let op: HF-radiosets gebruikten MS-49 t/m MS-53 (5 secties), terwijl FM-sets alleen MS-53, MS-52 en MS-51 gebruikten (3 secties) of MS-53 en MS-51 (2 secties). MS-50 en MS-49 werden NIET gebruikt bij FM-installaties.
Historische context
De MS-serie mastsecties vormden het standaard US Signal Corps antenne-systeem tijdens WWII. De kleurcodering werd ingevoerd om montagefouten te voorkomen en snelle herkenning in het veld mogelijk te maken.
Deze beschrijving is automatisch gegenereerd. Twijfelt u over de pasvorm? Contacteer ons via info@willys.be.
Dit onderdeel is bestemd voor de restauratie van historische militaire voertuigen. Passen, uitlijnen, ontbramen of nabewerken hoort bij dit werk en is inherent aan de aard van deze goederen. Ook tussen originele voertuigen onderling bestaan maatverschillen.
Montage vereist technische kennis van het voertuig. Twijfelt u of dit onderdeel geschikt is voor uw uitvoering? Vraag het ons gerust vóór aankoop via info@willys.be.
Dit onderdeel past op:
| Model | Bouwjaren |
|---|---|
| Militaire jeeps | |
| Willys MB (early) | 1941, 1942 |
| Willys MB | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
📐 Schema's & technische tekeningen
Uit het originele Technical Manual TM 10-1513 — Maintenance Manual — alleen voor Willys MB / Ford GPW (1942)
