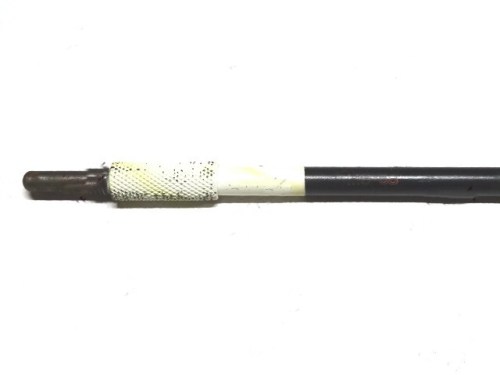

Antenne-sectie MS-51 WIT/BLAUW
US Signal Corps WWII
Originele antenne-sectie MS-51 volgens US Signal Corps specificaties. Deze telescopische mastsectie van circa 1 meter lengte werd tijdens WWII gebruikt in combinatie met diverse militaire radiotoestellen. De sectie is voorzien van kleurgecodeerde uiteinden (wit/blauw) ter identificatie en wordt in elkaar geschroefd met andere MS-secties voor het samenstellen van complete antenne-systemen.
|
Materiaal Staal, verkoperd |
Type US Signal Corps MS-51 |
|
Lengte Circa 1 meter (39,5") |
Kleurcodering Wit/blauw identificatie |
Kenmerken
- Lengte circa 1 meter (3.292 voet)
- Diameter nominaal 0.375" (9,5 mm)
- Kleurgecodeerde uiteinden voor identificatie
- Schroefdraad voor montage met MS-52 en MS-53
- Afwerking mat zwart/satijn zwart
★ Deze MS-51 antenne-sectie werd gebruikt in combinatie met VHF- en HF-radiotoestellen zoals de SCR-284, SCR-506, SCR-508, SCR-608 en SCR-610, zowel in voertuigen als halftracks.
Toepassing
De MS-51 werd gebruikt als middelste sectie in 3-delige antenne-configuraties (MS-51, MS-52, MS-53) voor FM-radiotoestellen zoals SCR-608 en SCR-610, en als onderdeel van 5-delige configuraties (MS-49 t/m MS-53) voor HF-radiotoestellen. In jeeps met SCR-610 werd de MS-51 soms toegevoegd afhankelijk van het voertuig en de radio-installatie. In tank-installaties werd de MS-51 gemonteerd op een MP-37 mast base, in halftracks op MP-53 bracket met MP-37 base.
Montage-info
De MS-51 schroeft aan de bovenzijde in de MS-52 en aan de onderzijde op de MS-53 of rechtstreeks op bepaalde mast bases. Let op: de schroefdraad van MS-52 en kleiner zijn te klein om direct in MP-48 bases te passen - alleen MS-53 en MS-54 passen daar. De verbindingen tussen secties werden geborgd met kleurklemmen: MC-423 (rood) voor MS-52 naar MS-51. Bij gebruik in bewegende voertuigen moeten de secties worden geborgd met klemmen of tape om verlies te voorkomen.
Compatibiliteit
Past in antenne-configuraties met MS-52 (bovenop MS-51) en MS-53 (onderaan MS-51). Wordt gebruikt bij VHF-sets (3 secties totaal) en HF-sets (5 secties totaal). Niet alle radio-installaties vereisen de MS-51: sommige VHF-sets gebruiken alleen MS-53 en MS-52. De MS-50 en MS-49 werden nooit gebruikt in VHF FM-sets, alleen in HF-installaties.
Historische context
De MS-51 antenne-sectie maakte deel uit van het gestandaardiseerde US Signal Corps antenne-systeem tijdens de Tweede Wereldoorlog. De kleurcodering van de uiteinden diende voor snelle identificatie tijdens montage onder gevechtsomstandigheden.
