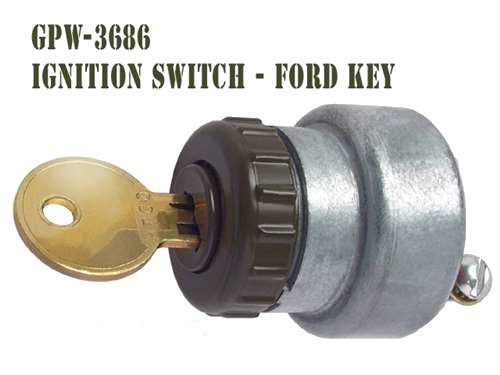

Contactschakelaar met sleutel Ford-type
WOA6811EF
Contactschakelaar met sleutel Ford-type
Early keyed versie met H700 sleutel
Hoogwaardige replica van de originele contactschakelaar zoals oorspronkelijk geleverd op vroege Ford GPW modellen. Deze schakelaar met sleutel biedt extra beveiliging en behoudt de authentieke uitstraling van een WWII-restauratie. Herkenbaar aan de kenmerkende geribbelde bezelring.
|
Type Keyed ignition switch |
Sleuteltype H700 military key |
|
Bezel Ribbed attachment ring |
Inclusief Sleutel, aansluitschroeven, viltring |
Kenmerken
- Ford GPW-type contactschakelaar met sleutel
- Geribbelde bezelring (ribbed attachment ring)
- Geleverd met H700 military sleutel
- Compleet met aansluitschroeven en viltring voor bevestiging
- Originele behuizingsafmetingen voor correcte pasvorm
★ Kwalitatieve reproductie van de zeldzame originele Ford-type contactschakelaar. Originele keyed switches zijn zeer schaars — deze replica biedt dezelfde functionaliteit en correcte vormgeving voor een professionele restauratie.
Toepassing
Deze contactschakelaar past op vroege Ford GPW modellen die oorspronkelijk waren uitgerust met een keyed ignition switch. De Ford GPW gebruikte een unieke contactschakelaar met kenmerkende geribbelde bezelring. Vanaf januari 1943 werden veel GPW's ook geleverd met de late lever-type schakelaar (GPW3686B). Controleer welk type origineel op uw voertuig zat — early keyed type of late lever type.
Montage-info
De contactschakelaar wordt gemonteerd in het dashboard via de geribbelde bezelring. Let op: de Ford GPW bezel heeft een kleinere gatmaat dan universele schakelaars — gebruik geen aftermarket universele schakelaar om te voorkomen dat u het dashboard moet uitbreiden. Monteer met de sleutelcilinder naar boven gericht. Sluit de BAT en IGN terminals correct aan volgens het 6V elektrisch schema.
Compatibiliteit
ALLEEN geschikt voor Ford GPW dashboard — de bezel heeft een unieke, kleinere gatmaat dan Willys MB schakelaars. Willys MB gebruikte een andere contactschakelaar (A-2517) met een andere bezelring. Keyed en keyless switches lijken identiek behalve de cilinder en bezel. Originele keyed switches zijn zeldzaam — deze replica biedt een correcte vervanging zonder modificatie van het dashboard.
Historische context
Vanaf de start van de GPW-productie werden contactschakelaars met sleutel geleverd, maar net als bij de meeste militaire voertuigen werd dit later gewijzigd naar keyless toggle-type schakelaars. Alle WWII keyed switches gebruikten de standaard H-700 militaire sleutel.
Deze beschrijving is automatisch gegenereerd. Twijfelt u over de pasvorm? Contacteer ons via info@willys.be.
⚠ Fout gespot in deze beschrijving? Meld het aan info@willys.be
Dit onderdeel is bestemd voor de restauratie van historische militaire voertuigen. Passen, uitlijnen, ontbramen of nabewerken hoort bij dit werk en is inherent aan de aard van deze goederen. Ook tussen originele voertuigen onderling bestaan maatverschillen.
Montage vereist technische kennis van het voertuig. Twijfelt u of dit onderdeel geschikt is voor uw uitvoering? Vraag het ons gerust vóór aankoop via info@willys.be.
Alle categorieën : : 09 DASHBOARD MB/GPW
Dit onderdeel past op:
| Model | Bouwjaren |
|---|---|
| Militaire jeeps | |
| Ford GPW (early) | 1942 |
📐 Schema's & technische tekeningen
Uit het originele Technical Manual TM 10-1513 — Maintenance Manual — alleen voor Willys MB / Ford GPW (1942)
Uit het originele Technical Manual TM 9-1803B — Ordnance Maintenance — Power Train, Body & Frame — alleen voor Willys MB / Ford GPW (¼-ton 4×4)
