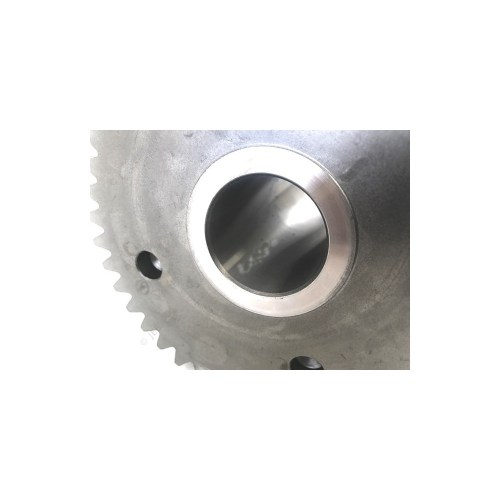

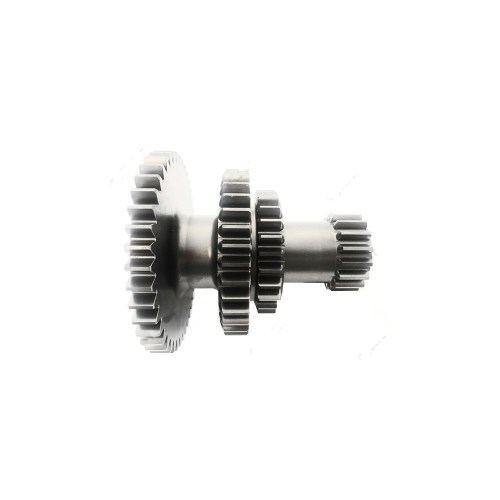

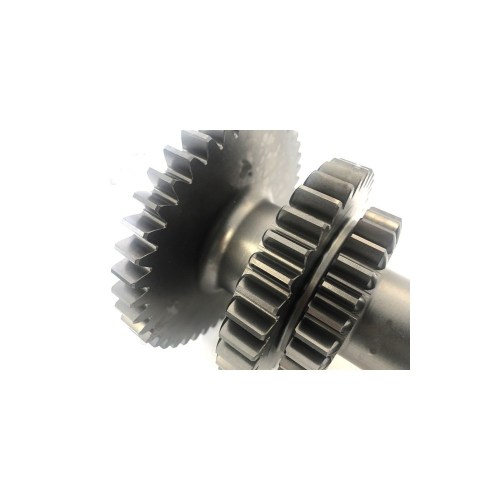

CLUSTER TANDWIEL
Cluster Tandwiel
Voor handgeschakelde transmissies
Het cluster tandwiel is een essentieel onderdeel van de handgeschakelde transmissie. Dit tandwielcomplex draait op de countershaft en staat in constante verbinding met de main drive gear. Het verzorgt de krachtoverbrenging tussen de input shaft en de main shaft voor alle versnellingen.
|
Functie Countershaft cluster gear |
Type Transmissie-onderdeel |
|
Toepassing Handgeschakelde transmissie |
Montage Met thrust washers en bushings |
Kenmerken
- Tandwielcomplex voor countershaft
- Verzorgt krachtoverbrenging voor alle versnellingen
- Staat in constante mesh met main drive gear
- Complete assembly met meerdere tandwielen
- Kritiek onderdeel voor correcte schakeling
★ Hoogwaardig vervangingsonderdeel voor restauratie en reparatie van WWII militaire voertuigtransmissies.
Montage-info
Bij montage correct positioneren met thrust washers aan voor- en achterzijde. Steel thrust washer aan achterzijde moet vergrendeld worden met pin in carter. Bronze thrust washers aan beide zijden beschermen het gehard staal van de tandwielvlakken. Controleer axiale speling na montage: ideaal 0.003"-0.006" (0.076-0.152mm). Bij te veel speling kunnen thrust washers gaan draaien, wat schade aan het carter veroorzaakt.
Historische context
Het cluster tandwiel vormde de kern van de robuuste handgeschakelde transmissies die WWII militaire voertuigen hun betrouwbaarheid gaven. Deze transmissies zonder synchromesh vroegen vakmanschap van de bestuurder, maar waren nagenoeg onverwoestbaar onder zware gevechtsomstandigheden.
Deze beschrijving is automatisch gegenereerd. Twijfelt u over de pasvorm? Contacteer ons via info@willys.be.
⚠ Fout gespot in deze beschrijving? Meld het aan info@willys.be
Dit onderdeel is bestemd voor de restauratie van historische militaire voertuigen. Passen, uitlijnen, ontbramen of nabewerken hoort bij dit werk en is inherent aan de aard van deze goederen. Ook tussen originele voertuigen onderling bestaan maatverschillen.
Montage vereist technische kennis van het voertuig. Twijfelt u of dit onderdeel geschikt is voor uw uitvoering? Vraag het ons gerust vóór aankoop via info@willys.be.
Dit onderdeel past op:
| Model | Bouwjaren |
|---|---|
| Dodge | |
| Dodge WC51 (early) | 1942 |
| Dodge WC51 weapons carrier | 1942, 1943, 1944, 1945 |
| Dodge WC52 weapons carrier (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC53 carryall | 1942, 1943, 1944 |
| Dodge WC54 ambulance | 1942, 1943, 1944 |
| Dodge WC55 gun motor carriage | 1942, 1943 |
| Dodge WC56 command car | 1942, 1943, 1944, 1945 |
| Dodge WC57 command car (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC58 radio command car | 1942, 1943, 1944, 1945 |
| Dodge WC63 6x6 (winch) | 1943, 1944, 1945 |
| Dodge WC64 KD ambulance | 1945 |
📐 Schema's & technische tekeningen
Uit het originele Technical Manual TM 9-808 — Technical Manual — alleen voor Dodge ¾-ton 4×4 (WC series)
