Dodge dashboardverlichting kabelboom

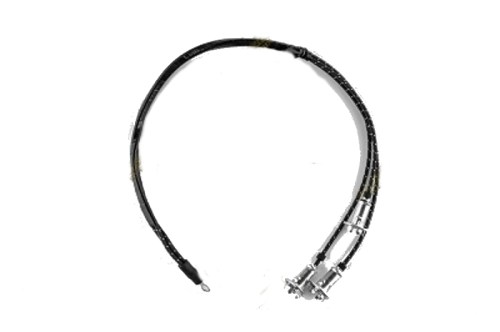

Dashboardverlichting kabelboom Dodge WC
Reproductie dashboardverlichting kabelboom voor Dodge WC-serie voertuigen. Deze kabelboom verbindt de dashboardverlichting met het elektrische systeem en zorgt voor correcte verlichting van het instrumentenpaneel tijdens nachtwerkzaamheden.
|
Uitvoering 3-draads of 4-draads (afhankelijk van model) |
Toepassing Dodge WC-serie |
|
Voertuig Dodge WC ¾ ton 4x4 |
Spanning 6 volt systeem |
Kenmerken
- Reproductie van origineel WWII ontwerp
- Geschikt voor instrumentenpaneel verlichting
- Braided wire-uitvoering beschikbaar
- 6 volt elektrisch systeem
- Gemaakt volgens militaire specificaties
★ Hoogwaardige reproductie vervaardigd volgens oorspronkelijke specificaties voor betrouwbare dashboardverlichting in WWII Dodge voertuigen.
Toepassing
Deze kabelboom is ontwikkeld voor Dodge WC-serie voertuigen (WC-51, WC-52, WC-56, WC-57). Er zijn verschillende uitvoeringen: 3-draads harness voor open cab weapon carriers en 4-draads harness voor bepaalde command car uitvoeringen. Niet geschikt voor Carryall en Ambulance varianten die een afwijkende bedrading hebben.
Montage-info
De kabelboom loopt van het junction block op de firewall naar de instrumentenpaneel schakelaars en verlichtingselementen. Bij montage eerst het dashboard verwijderen voor toegang tot de aansluitpunten. Let op het verschil tussen early war (push-pull schakelaar) en late war (rotary schakelaar) uitvoeringen — deze zijn niet onderling uitwisselbaar.
Compatibiliteit
Belangrijk: early war en late war Dodge WC voertuigen hebben verschillende dashboardbedrading die niet uitwisselbaar zijn. Early war modellen gebruiken een push-pull headlight switch, late war modellen een 5-positie rotary switch. Controleer uw voertuig zorgvuldig voor bestelling. Command Car en Carryall hebben afwijkende specificaties.
Historische context
Dodge WC-serie voertuigen werden geproduceerd van 1941 tot 1945 en vormden de ruggengraat van de Allied light truck fleet. Het 6-volt elektrische systeem met dashboardverlichting maakte nachtwerkzaamheden mogelijk onder blackout-condities.
Deze beschrijving is automatisch gegenereerd. Twijfelt u over de pasvorm? Contacteer ons via info@willys.be.
⚠ Fout gespot in deze beschrijving? Meld het aan info@willys.be
Dit onderdeel is bestemd voor de restauratie van historische militaire voertuigen. Passen, uitlijnen, ontbramen of nabewerken hoort bij dit werk en is inherent aan de aard van deze goederen. Ook tussen originele voertuigen onderling bestaan maatverschillen.
Montage vereist technische kennis van het voertuig. Twijfelt u of dit onderdeel geschikt is voor uw uitvoering? Vraag het ons gerust vóór aankoop via info@willys.be.
Alle categorieën : : elektriciteit instrumentenpaneel open cabine
Dit onderdeel past op:
| Model | Bouwjaren |
|---|---|
| Dodge | |
| Dodge WC52 weapons carrier (winch) | 1942, 1943, 1944, 1945 |
| Alle Dodge WC / M-serie | 1942, 1943, 1944, 1945, 1946, 1947, 1948, 1949, 1950, 1951, 1952, 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966, 1967, 1968 |
📐 Schema's & technische tekeningen
Uit het originele Technical Manual TM 9-808 — Technical Manual — alleen voor Dodge ¾-ton 4×4 (WC series)
