GPW kabel koppeling bedieningshendel
WOA5102
Koppeling kabel
Voor kabelaandrijving bedieningshendel
Koppelingskabel die de koppelingscontrole-hendel verbindt met de bedieningshendel (clutch fork) in de versnellingsbak. De kabel loopt door de versnellingsbak huis en zorgt voor de mechanische aandrijving van de koppelingsuitdruklager. Essentieel onderdeel voor de koppelingsregeling.
|
Materiaal Stalen kabel met beschermmantel |
Toepassing Koppeling bediening |
|
Compatibiliteit Voor T84 versnellingsbak |
Onderdeel nr. A5102 (ref.) |
Kenmerken
- Koppelingskabel voor kabelaandrijving
- Verbindt controle-hendel met bedieningshendel (clutch fork)
- Ballgaffelbevestiging niet inbegrepen (apart verkrijgbaar)
- Voor gebruik met T84 versnellingsbak
- Repro-uitvoering volgens originele specificaties
★ Kwaliteitsrepro-uitvoering volgens originele WWII-specificaties. Geschikt voor restauratie en dagelijks gebruik.
Toepassing
Geschikt voor WWII jeeps met kabelaandrijving koppelingsbediening en T84 versnellingsbak (1941-1945). Ook toepasbaar op Hotchkiss M201. De kabel verbindt de controle-hendel op het chassis met de bedieningshendel (clutch fork) in de versnellingsbak.
Montage-info

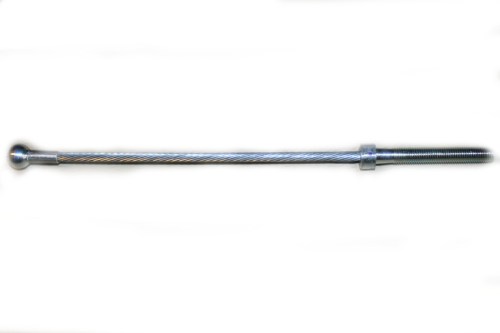

De kabel wordt aan één zijde met een ballgaffel (yoke) bevestigd aan de controle-hendel, aan de andere zijde zit een kogelvormig uiteinde dat in de sleuf van de bedieningshendel (clutch fork) past. Montage met motor en versnellingsbak in de jeep is mogelijk via het inspectieluik in de versnellingsbak-huis. Zorg voor ca. 12-15mm vrije slag bij het koppelingspedaal alvorens het uitdruklager de drukplaat-vingers raakt. Correcte afstelling voorkomt slijtage aan het uitdruklager.
Compatibiliteit
ENKEL voor T84 versnellingsbak. NIET geschikt voor T90 versnellingsbak (later model gebruikt andere kabel met ref. 948726/807488). Let op: ballgaffel (yoke, ref. 632177) en clevis-pin (ref. 339043) worden apart geleverd en zijn vereist voor volledige montage.
Historische context
De kabelaandrijving voor de koppeling was standaard op alle WWII Willys MB en Ford GPW jeeps met T84 versnellingsbak. Dit systeem bood betrouwbare koppelingsbediening onder zware militaire omstandigheden en bleef tot ver na de oorlog in gebruik.
Deze beschrijving is automatisch gegenereerd. Twijfelt u over de pasvorm? Contacteer ons via info@willys.be.
⚠ Fout gespot in deze beschrijving? Meld het aan info@willys.be
Dit onderdeel is bestemd voor de restauratie van historische militaire voertuigen. Passen, uitlijnen, ontbramen of nabewerken hoort bij dit werk en is inherent aan de aard van deze goederen. Ook tussen originele voertuigen onderling bestaan maatverschillen.
Montage vereist technische kennis van het voertuig. Twijfelt u of dit onderdeel geschikt is voor uw uitvoering? Vraag het ons gerust vóór aankoop via info@willys.be.
Dit onderdeel past op:
| Model | Bouwjaren |
|---|---|
| Militaire jeeps | |
| Ford GPW (early) | 1942 |
| Ford GPW | 1942, 1943, 1944, 1945 |
📐 Schema's & technische tekeningen
Uit het originele Technical Manual TM 10-1513 — Maintenance Manual — alleen voor Willys MB / Ford GPW (1942)
