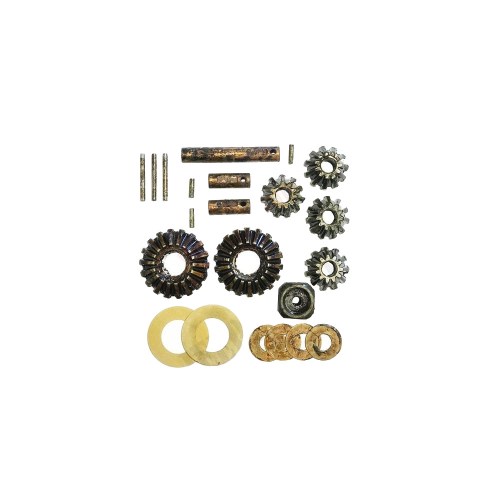

KIT TANDWIELEN DIFFERENTIEEL LAAT TYPE (NOOT 3)
Kit Tandwielen Differentieel Laat Type
Voor 9-5/8" kroonwiel met 4 tandwielen (spider gears)
Complete revisie-kit voor het differentieel met alle benodigde tandwielen en componenten. Deze kit is ontwikkeld voor late Dodge WC-serie voertuigen met het grotere 9-5/8" differentieel en 4-pinion uitvoering, een versterkter ontwerp dat vanaf 1944 werd toegepast voor verhoogde duurzaamheid onder zware militaire omstandigheden.
|
Type differentieel 9-5/8" kroonwiel, 4 spider pinions |
Inhoud kit Side gears, pinion gears, thrust washers, pinion shaft |
|
Conditie New Old Stock (NOS) |
Toepassingsperiode Late productie WWII (1944-1945) |
Kenmerken
- Complete interne differentieel-reparatieset
- Originele New Old Stock kwaliteit
- Geschikt voor 4-pinion differentieel
- Omvat alle benodigde tandwielen en washers
- Voor 9-5/8" ringwiel-configuratie
★ Deze NOS kit bevat de originele componenten voor het versterkte late-type differentieel met 4 spider pinions, zoals toegepast in de latere productiejaren voor verbeterde sterkte en betrouwbaarheid.
Toepassing
Specifiek voor Dodge WC-serie voertuigen met het late 9-5/8" differentieel, zoals toegepast in late 3/4 ton 4x4 modellen (1944-1945), WC 1-1/2 ton 6x6 (1943-1945), alsook naoorlogse M37/M43 varianten en civiele Power Wagons. Let op: past NIET in early-type 8-3/4" differentiëlen met 2-pinion configuratie.
Montage-info
Controleer voor montage of uw voertuig beschikt over het 9-5/8" differentieel (4" pinion seal diameter) en niet het early-type 8-3/4" (3-1/2" pinion seal). De 4-pinion configuratie is herkenbaar aan vier kleinere spider pinions in plaats van twee grotere. Gebruik nieuwe thrust washers en stel backlash correct af volgens TM-specificaties.
Compatibiliteit
Compatibel met: late WC 3/4 ton (1944-1945), WC 1-1/2 ton 6x6, M37/M43-serie, civiele Power Wagons (1946-1968). NIET compatibel met: early WC 3/4 ton met 8-3/4" differentieel (1942-vroeg 1944), of WC 1/2 ton modellen. Het verschil tussen early en late zit in de ring gear diameter: 8-3/4" vs 9-5/8".
Historische context
Dodge introduceerde het versterkte 9-5/8" differentieel met 4 spider pinions in de late oorlogsproductie om betere duurzaamheid te garanderen onder zware gevechtsomstandigheden. Deze configuratie bleef standaard op alle naoorlogse M37 militaire trucks en Power Wagon civiele varianten tot eind jaren '60.
Deze beschrijving is automatisch gegenereerd. Twijfelt u over de pasvorm? Contacteer ons via info@willys.be.
Dit onderdeel is bestemd voor de restauratie van historische militaire voertuigen. Passen, uitlijnen, ontbramen of nabewerken hoort bij dit werk en is inherent aan de aard van deze goederen. Ook tussen originele voertuigen onderling bestaan maatverschillen.
Montage vereist technische kennis van het voertuig. Twijfelt u of dit onderdeel geschikt is voor uw uitvoering? Vraag het ons gerust vóór aankoop via info@willys.be.
Dit onderdeel past op:
| Model | Bouwjaren |
|---|---|
| Dodge | |
| Dodge WC52 weapons carrier (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC53 carryall | 1942, 1943, 1944 |
| Dodge WC54 ambulance | 1942, 1943, 1944 |
| Dodge WC55 gun motor carriage | 1942, 1943 |
| Dodge WC56 command car | 1942, 1943, 1944, 1945 |
| Dodge WC57 command car (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC58 radio command car | 1942, 1943, 1944, 1945 |
📐 Schema's & technische tekeningen
Uit het originele Technical Manual TM 9-808 — Technical Manual — alleen voor Dodge ¾-ton 4×4 (WC series)
