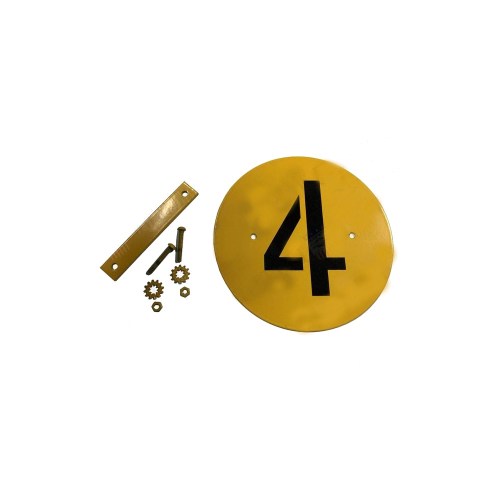

Gewichtsclassificatieplaat "4" Dodge
Gewichtsclassificatieplaat "4"
Bridge plate – bruto tonnage-aanduiding
Replica van de militaire gewichtsclassificatieplaat zoals gebruikt op Dodge WC-serie voertuigen vanaf 1943. Het cijfer "4" geeft het bruto gewicht in tonnen aan, afgerond naar boven, en werd gebruikt voor brugbelasting-berekeningen tijdens oversteekoperaties.
|
Materiaal Metaal (geperst) |
Uitvoering Replica WWII specificatie |
|
Classificatie 4 ton (bruto gewicht) |
Periode 1943-1945 |
Kenmerken
- Cijfer "4" voor bruto gewichtsclassificatie
- Gebruikt vanaf campagnes Sicilië en Italië (1943)
- Origineel geschilderd of als metalen plaat gemonteerd
- Bevestiging op bumper, spatbord of grille
- Essentieel onderdeel voor correcte restauratie
★ Correcte militaire identificatie voor historisch accurate restauratie van Dodge WC-serie voertuigen uit de Tweede Wereldoorlog.
Toepassing
Classificatie "4" werd gebruikt op Dodge WC52 weapons carrier (met lier), WC54 ambulance, en andere 3/4-ton varianten met hoger bruto gewicht door uitrusting zoals lier of medische installatie. WC51 zonder lier kreeg classificatie "3". Het getal gaf de brugcommandant informatie voor berekening van maximale belasting bij brugoversteek.
Montage-info
Bridge plates werden in het veld aangebracht op diverse locaties: meest voorkomend op de voorbumper (indien groot genoeg), rechter spatbord, grille of carrosserie. Oorspronkelijk vaak geschilderd in geel met zwart cijfer, soms ook subdued (zwart op zwart) voor camouflage. Metalen plaatjes werden geschroefd of geklonken. Montagelocatie varieerde per eenheid en theater.
Compatibiliteit
Classificatie "4" is specifiek voor zwaardere 3/4-ton Dodge varianten: WC52 (weapons carrier met lier, ca. 3,25 ton bruto), WC54 (ambulance), WC57 (command car met lier). WC51 zonder lier kreeg classificatie "3". Bij aanhanger werd dit aangegeven als "3/4" of "4/5" (zonder/met aanhanger). Controleer welk getal correct is voor jouw specifieke voertuig en configuratie.
Historische context
Bridge classification plates werden ingevoerd door de US Army in 1943 tijdens de campagnes in Sicilië en Italië. Het systeem stelde brugcommandanten in staat snel te berekenen hoeveel voertuigen tegelijk een brug konden passeren zonder de draagkracht te overschrijden – cruciaal bij langspanbrug-oversteken met colonnes.
