KABELBOOM DODGE 4X4 6/12 VOLT COMPLEET
kabelboom kit - voor push pull lichtschakelaar - WOII dodge WC-serie (niet carry-all en ambulance)
Kabelboom Dodge 4x4 6/12 Volt Compleet
Universele bekabeling voor conversie en restauratie

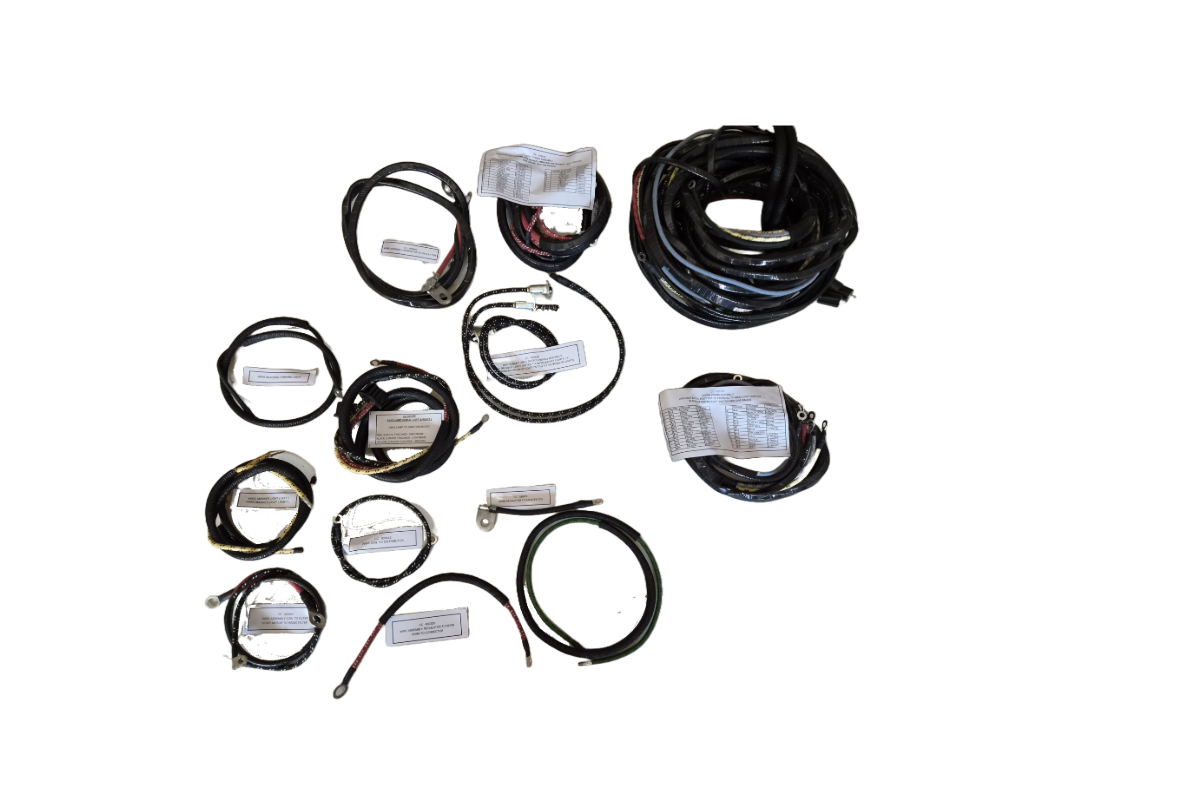

Complete kabelboom voor Dodge WC 4x4 voertuigen, geschikt voor zowel 6 volt als 12 volt systemen. Deze kabelboom maakt conversie tussen beide elektrische systemen mogelijk en is toepasbaar op verschillende configuraties. Hoogwaardige reproductie volgens originele specificaties met correcte draadkleuren en -diktes.
|
Spanning 6/12 Volt |
Type Compleet bekabeling-set |
|
Uitvoering Open cab en closed cab |
Toepassing Motorkap en instrumentenpaneel |
Kenmerken
- Compleet bekabelingsysteem voor onder de motorkap en instrumentenpaneel
- Geschikt voor zowel 6V als 12V configuraties
- Toepasbaar op open cab en closed cab varianten
- Correct gekleurde draden volgens originele codering
- Inclusief aansluitingen voor junction block en schakelaars
★ Professionele reproductie met correcte draadkleuren en -diktes volgens originele WO2-specificaties. Maakt conversie tussen 6V en 12V systemen mogelijk.
Toepassing
Deze kabelboom is toepasbaar op Dodge WC 4x4 trucks in verschillende configuraties. Geschikt voor zowel open cab (weapons carriers, command cars) als closed cab uitvoeringen (weapons carriers, pickups, ambulances). Door het 6/12 volt ontwerp bruikbaar bij conversieprojecten waarbij het originele 6V systeem (standaard op de meeste WC-modellen) omgebouwd wordt naar 12V (zoals gebruikt op radio command cars WC-58 en sommige late WC-51/WC-52).
Montage-info
Let op: 6V systemen zijn positief-geaard, 12V systemen negatief-geaard. Bij conversie moeten ook dynamo/generator, spanningsregelaar, lampen en accu aangepast worden aan het gekozen voltage. De junction block op het schutbord (firewall) dient als centraal distributiepunt. Controleer alle aansluitingen met een multimeter voordat de accu wordt aangesloten.
Compatibiliteit
Niet geschikt voor: WC-53 Carryall en WC-54 Ambulance – deze hebben afwijkende bedrading. Niet compatibel met 1/2 ton WC-serie (T207/T211/T215) die een andere bekabelingsopzet hadden. Vroege (early war) en late (late war) WC-trucks verschillen in schakelaar-configuratie (pull-switch vs rotary headlight switch); controleer welk type u heeft.
Historische context
Dodge produceerde tijdens WO2 meer dan 250.000 WC-trucks, voornamelijk met 6V elektrische systemen. Sommige radio command cars (WC-58) en late productie WC-51/WC-52 kregen fabrieksmatig 12V voor radioapparatuur. Na de oorlog werden veel 6V trucks door diverse legers omgebouwd naar 12V om standaardisatie met naoorlogse apparatuur mogelijk te maken.
Deze beschrijving is automatisch gegenereerd. Twijfelt u over de pasvorm? Contacteer ons via info@willys.be.
⚠ Fout gespot in deze beschrijving? Meld het aan info@willys.be
Dit onderdeel is bestemd voor de restauratie van historische militaire voertuigen. Passen, uitlijnen, ontbramen of nabewerken hoort bij dit werk en is inherent aan de aard van deze goederen. Ook tussen originele voertuigen onderling bestaan maatverschillen.
Montage vereist technische kennis van het voertuig. Twijfelt u of dit onderdeel geschikt is voor uw uitvoering? Vraag het ons gerust vóór aankoop via info@willys.be.
Alle categorieën : : elektriciteit instrumentenpaneel closed cabine, elektriciteit instrumentenpaneel open cabine
Dit onderdeel past op:
| Model | Bouwjaren |
|---|---|
| Dodge | |
| Dodge WC51 weapons carrier | 1942, 1943, 1944, 1945 |
| Dodge WC52 weapons carrier (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC55 gun motor carriage | 1942, 1943 |
| Dodge WC56 command car | 1942, 1943, 1944, 1945 |
| Dodge WC57 command car (winch) | 1942, 1943, 1944, 1945 |
| Dodge WC58 radio command car | 1942, 1943, 1944, 1945 |
📐 Schema's & technische tekeningen
Uit het originele Technical Manual TM 9-808 — Technical Manual — alleen voor Dodge ¾-ton 4×4 (WC series)
