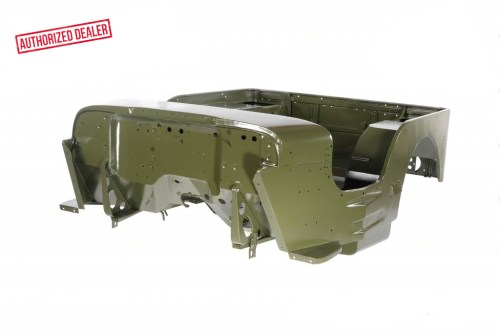

Karosserie MB mit 3 Deckeln
MB-Karosserie mit 3 Deckeln – Composite ACM Type II
Späte Produktion 1944-1945 – elektroverzinkter Stahl
Komplette Karosserie für späte Willys MB und Ford GPW Jeeps aus der Periode Juni 1944 bis August 1945. Diese Reproduktion folgt dem ACM Type II Composite-Design: eine standardisierte Karosserie, die von American Central Manufacturing für beide Hersteller produziert wurde. Mit korrekten Pressungen, vorgebohrten Montagelöchern und Ford-Stil tiefen Bodenrippen.
Material Elektroverzinkter kaltgewalzter Stahl | Ausführung ACM Type II (Composite) – späte Kriegsproduktion |
Periode Juni 1944 – August 1945 | Oberflächenbehandlung Geliefert in Rostschutzgrundierung |
Eigenschaften
- ACM Type II Composite-Karosserie – historisch korrekte Reproduktion für späte Willys MB und Ford GPW
- Heckblech ohne Prägung – kein externer Tankdeckel (Kraftstofftank unter Fahrersitz)
- Ford-Stil Boden mit tiefen Verstärkungsrippen – runde Werkzeugkistenschloss-Aussparung
- Abgerundete Toeboard-Verstärkungen (3 Löcher) – Ford/Composite-Merkmal ab Januar 1944
- Original WO-5009 (Willys) / FM-34809-S (Ford) – Government Group 0106D,0102,0607
- Geeignet für Restaurierung MB ab Fahrgestellnummer ca. MB 300000 und GPW ab September 1943
- Alle Montagepunkte vorgebohrt: Sitze, Armaturenbrett, Tankbefestigung, Bügelstützen, Zubehör
- Blechstärke nach Original-WWII-Spezifikation: Gauge 16 (~1,2 mm Hauptstruktur), Gauge 18 (~1,0 mm Detail)
- Korrosionsbeständig durch Elektroverzinkung – geeignet zum Schweißen und weiteren Aufbau
📐 Abmessungen
Länge 250 cm | Breite 95 cm |
Höhe 190 cm (transport) | Gewicht ± 150 kg |
★ Nach originalen WWII-Spezifikationen gebaut mit korrekten Pressungen, Konturen und Montagepunkten. Die ACM Type II Karosserie kombiniert Ford- und Willys-Designmerkmale und wurde ab Januar 1944 bis Kriegsende auf beide Marken montiert.
⚠ Fehler in dieser Beschreibung entdeckt? Melden Sie es an info@willys.be
Dieses Teil ist für die Restaurierung historischer Militärfahrzeuge bestimmt. Anpassen, Ausrichten, Entgraten oder Nacharbeiten gehört zu dieser Arbeit und liegt in der Natur dieser Ware. Auch zwischen Originalfahrzeugen bestehen Maßunterschiede.
Der Einbau erfordert technische Kenntnis des Fahrzeugs. Sie sind unsicher, ob dieses Teil zu Ihrer Ausführung passt? Fragen Sie uns gerne vor dem Kauf unter info@willys.be.
Dieses Teil passt auf:
| Modell | Baujahre |
|---|---|
| Militär-Jeeps | |
| Willys MB | 1942, 1943, 1944, 1945 |
| Hotchkiss M201 | 1956, 1957, 1958, 1959, 1960, 1961, 1962, 1963, 1964, 1965, 1966 |
📐 Schemata & technische Zeichnungen
Aus dem originalen Technical Manual TM 10-1513 — Maintenance Manual — nur für Willys MB / Ford GPW (1942)
