GRILLE DE PROTECTION RADIATEUR TYPE EMBOUTI
WOA3615

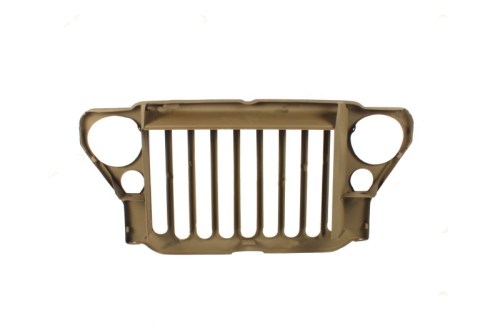

Grille de radiateur emboutie type standard
9 barres en acier embouti, production standard à partir de juin 1942
Grille de protection de radiateur en acier embouti avec les 9 barres verticales caractéristiques telles que montées d'origine à partir de juin 1942. Cette grille protège le radiateur contre les gravats, pierres et branches lors d'une utilisation tout-terrain et confère au véhicule son apparence iconique.
|
Matériau Acier embouti |
Version Type standard à 9 barres |
|
Véhicule Willys MB, Ford GPW, Hotchkiss M201 |
Référence WOA3615 (origine WO-A3615) |
Caractéristiques
- Acier embouti avec 9 barres verticales
- Points de fixation pré-percés pour le montage
- Protège le radiateur contre les gravats et les impacts
- Design d'origine tel qu'appliqué à partir de juin 1942
- Remplaçable sans modifications
★ Reproduction correcte de la grille de radiateur standard telle que montée sur les jeeps de production WWII à partir de mi-1942.
Application
S'adapte aux jeeps Willys MB et Ford GPW produites à partir du 12 juin 1942 (type embouti standard, non slat-grille). Convient également au Hotchkiss M201. Il s'agit du type de production ultérieure avec barres verticales embouties, qui a remplacé le design slat-grille soudé antérieur.
Informations de montage
Fixation par rivets ou boulons sur l'avant du châssis, directement devant le radiateur. La grille présente des trous pré-percés qui correspondent aux points de fixation d'origine. Montez avec les coupelles de phares et bras de chaque côté.
Compatibilité
Ne convient pas aux jeeps slat-grille anciennes (production avant juin 1942). Le type embouti a remplacé le design slat-grille soudé et est devenu standard sur toute la production MB/GPW ultérieure. Les grilles Ford GPW portaient parfois un 'F' estampé sur le déflecteur de radiateur à l'intérieur, mais les grilles sont interchangeables entre Willys et Ford.
Contexte historique
À partir du 12 juin 1942, Willys et Ford ont remplacé le design slat-grille soudé par cette grille en acier embouti à 9 barres — plus légère, moins coûteuse à produire et plus robuste. Ce design iconique est devenu le standard pour toute la production de jeeps WWII ultérieure et constitue la caractéristique la plus reconnaissable de la jeep militaire.
Cette description a été générée automatiquement. Doute sur la compatibilité? Contactez-nous via info@willys.be.
⚠ Une erreur dans cette description ? Signalez-la à info@willys.be
Cette pièce est destinée à la restauration de véhicules militaires historiques. L'ajustement, l'alignement, l'ébavurage ou la retouche font partie de ce travail et sont inhérents à la nature de ces marchandises. Des différences de cotes existent également entre véhicules d'origine.
Le montage exige une connaissance technique du véhicule. Vous hésitez sur la compatibilité avec votre version ? Écrivez-nous avant l'achat à info@willys.be.
ALL_CATEGORIES : Protection avant Willys MB
Cette pièce convient à :
| Modèle | Années |
|---|---|
| Jeeps militaires | |
| Willys MB | 1942, 1943, 1944, 1945 |
| Ford GPW | 1942, 1943, 1944, 1945 |
Body Bundel GPW
Bodykit MB ACM1
📐 Schémas & dessins techniques
Extrait du Technical Manual original TM 10-1513 — Maintenance Manual — uniquement pour Willys MB / Ford GPW (1942)
Extrait du Technical Manual original TM 9-1803B — Ordnance Maintenance — Power Train, Body & Frame — uniquement pour Willys MB / Ford GPW (¼ tonne 4×4)
